1-1 安全性

A-熔斷器、斷路器保護   組件發生倒灌電流時，直流熔斷器及時切斷故障組串，可安全的保護光伏組串免受逆向過載電流的威脅。

B-防雷保護   具有過熱過流雙重自保護功能，具有劣化顯示窗口，運維直觀，帶遙信告警裝置，可實現遠程狀態監控。

C-防反二極管保護  能夠有效的防止由各種原因產生的反向電壓流經電池板回路，避免因此造成的匯流箱內元器件以及電池板的損壞。

D-數據監控  實現對每個組串電流、母線電壓、匯流箱運行溫度、斷路器狀態、防雷器狀態實時監控。

1-2 運維便捷性

便捷性1  減少了光伏組件到逆變器之間的連接線，減少了故障點。

便捷性2  在運維檢查時易于切斷電路，光伏系統發生故障時，減小了斷電的范圍。

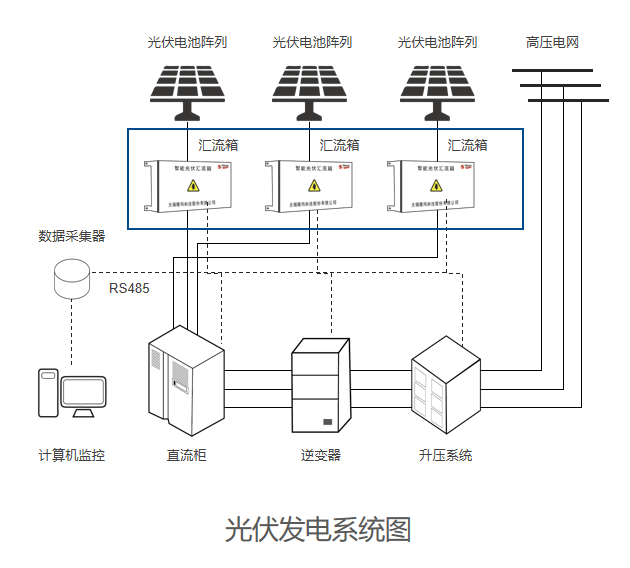

1-3 安裝位置

在太陽能發電站的建設中，匯流箱作為匯流裝置安裝在光伏直流側位置，作為整個發電過程非常重要的一個設備，其運行的安全可靠性也關乎著整個電站的安全運行和發電效率。

2

匯流箱運維問題和痛點

2-1 匯流箱運維面臨的主要問題

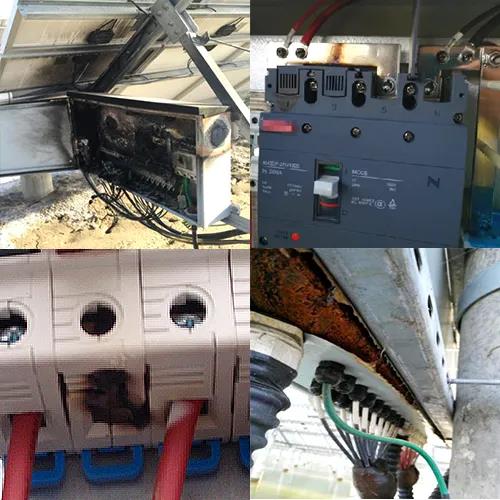

1.生銹問題     2.熔斷器     3.斷路器     4.監控問題     5.施工問題     6.內部起火

2-2 老電站的痛點

痛點一：現場運維不及時

匯流箱運維仍停留在故障運維的階段，出現問題才運維

痛點二：產品性能落后

隨著行業的發展，早期的匯流箱產品性能已無法滿足需求

痛點三：沒有后續服務

前期低價搶訂單，后期服務不及時或無服務

痛點四：產品參差不齊

一個電站使用多個品牌匯流箱，沒有持續經營的能力，后期出了問題找不到廠家

痛點五：設計方案不合理

忽略了前期的環境因素，造成先天性的問題

痛點六：現場施工不規范

暴力施工， 未按要求施工，為后續運維埋下許多“雷”

3

匯流箱技術升級必要性

3-1 老電站問題凸顯，嚴重影響到發電效率

運維效率低，設備使用年數久，逐漸老化，轉換效率低下

3-2 隨著行業的發展，落后的產品已無法滿足電站需求

早期的匯流箱產品，由于技術落后，無論在硬件和軟件方面都無法滿足電站需求

3-3 行業趨勢

隨著光伏的一路快跑，存量電站不斷增加，在正常導向下，新電站指標和補貼逐漸減少，

而早期的存量電站仍然享受國家補貼，這給技術改造創造了很大的空間，巨大的存量市場，

和飛速迭代的系統效率、系統成本之間，碰撞出矚目的火花—— 存量電站技術改造

4

應用場景

針對存量電站的匯流箱技術升級改造

替換其他廠家監控單元統一品牌管理

非智能匯流箱升級改造為智能匯流箱

匯流箱內部設計優化升級

針對通訊不穩定的升級改造

匯流箱通訊方式升級

5

我們的優勢

優勢一：前期電站問題診斷

前期電站實地勘察，詳細的問題統計，系統、全面的問題分析

優勢二：提供定制化解決方案

針對現場問題，提供多套解決方案供客戶選擇。

提供專業的技改可研報告。

優勢三：現場改造及技術培訓

完整的理論、實操培訓，詳盡的技術交底。

優勢四：專業的運維團隊支持

快速的服務響應機制和現場技術支持。

專業的的國內及海外服務團隊。

優勢五：與客戶簽訂維保協議

更經濟——用一個或幾個的技術人員工資享受到一家?guī)资说膶I(yè)維護公司服務。

更安全——通過對設備的保養，保證對異常監查，排除突發故障的發生根源，達到安全又經濟的效果。

更迅速——在繁忙季節中，可以為簽約方優先提供服務。

6

案例展示

案例一：

廣東江門某屋頂項目

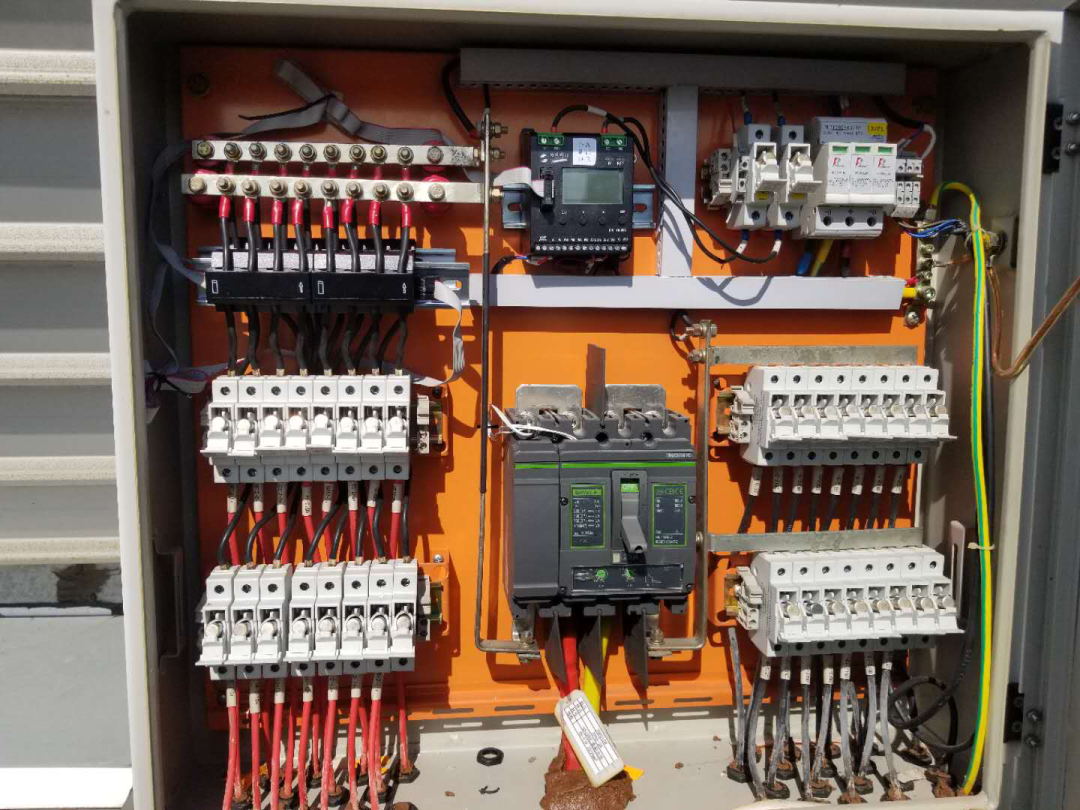

技改前：監控主機與電流互感器是整體的，如一個電流通道故障，需將整個監控更換，監控故障率高達35%，由于是屋頂電站，給日常運維帶來巨大挑戰。

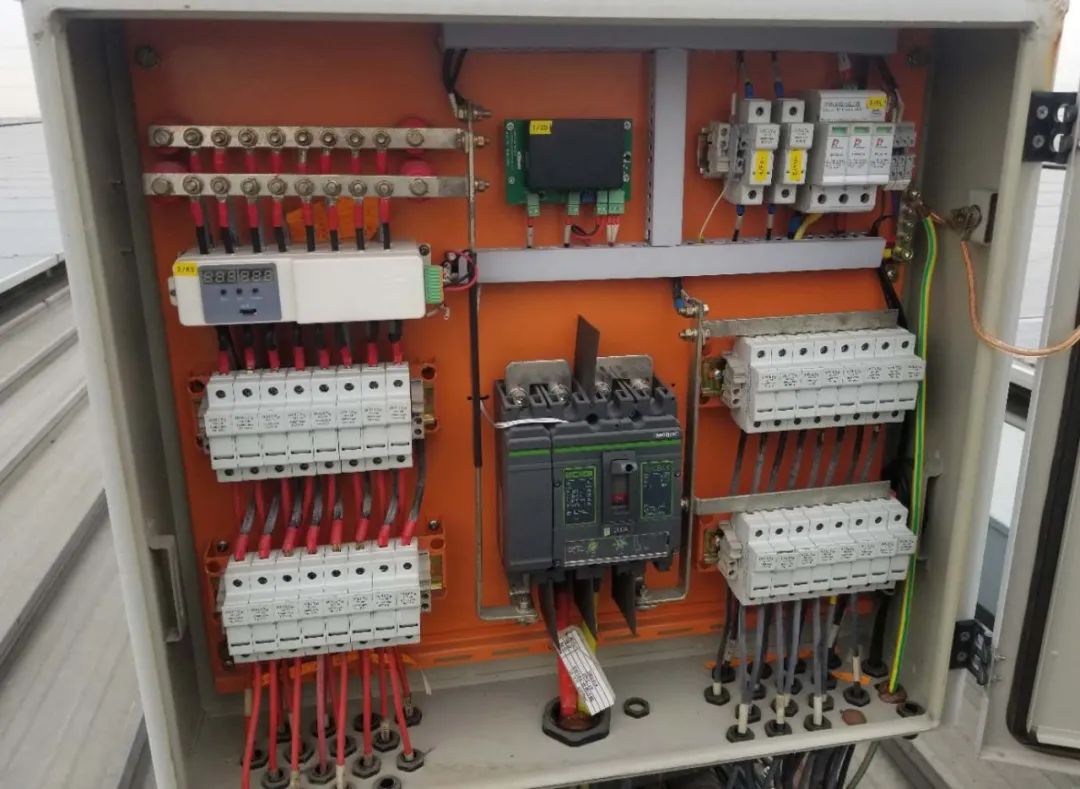

技改后：監控主機與電流互感器分離，如某個通道有問題，只需更換對應互感器，提高運維效率50%，監控性能穩定。

案例二：

江蘇南通某50兆瓦光伏電站

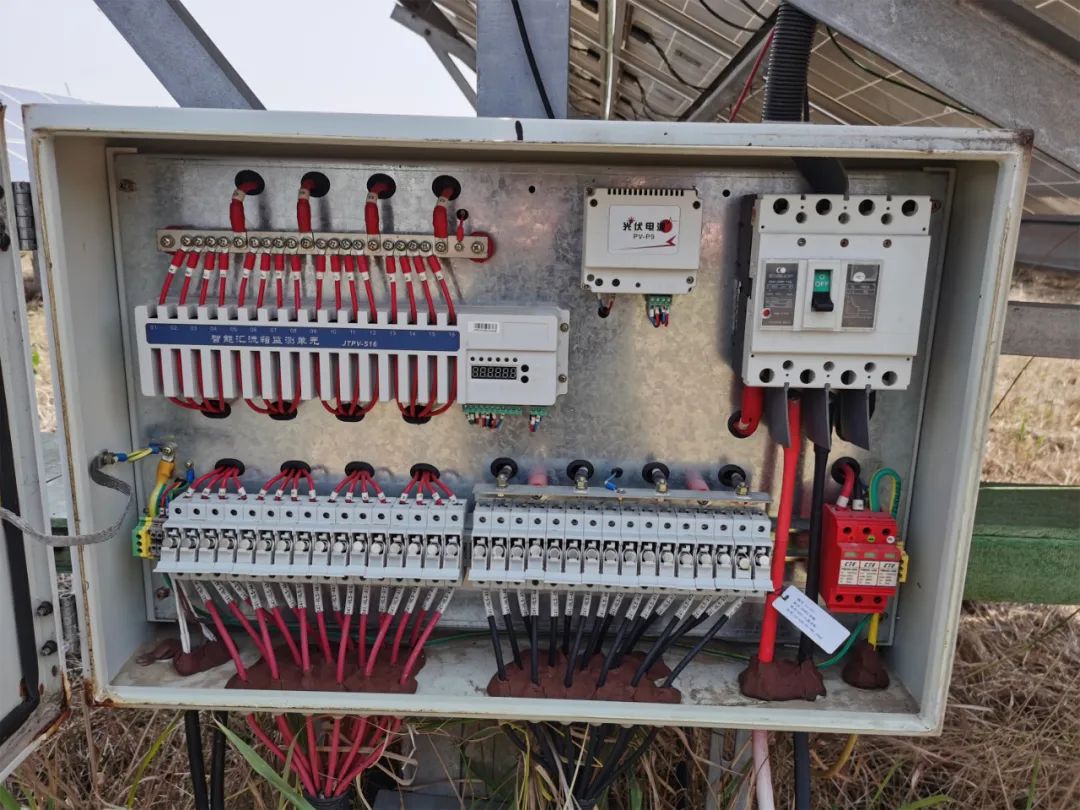

技改前：監控是裸露的PCB板，不安全；電流互感器接在主回路中，如出現故障會直接影響發電。監控故障率高達44.7%，如發生故障，更換1臺需耗時30分鐘。

技改后：監控接在二次回路，即使故障也不會影響發電，運維操作便捷，提高運維效率50%，監控性能穩定。

案例三：

江蘇鹽城某55兆瓦光伏電站

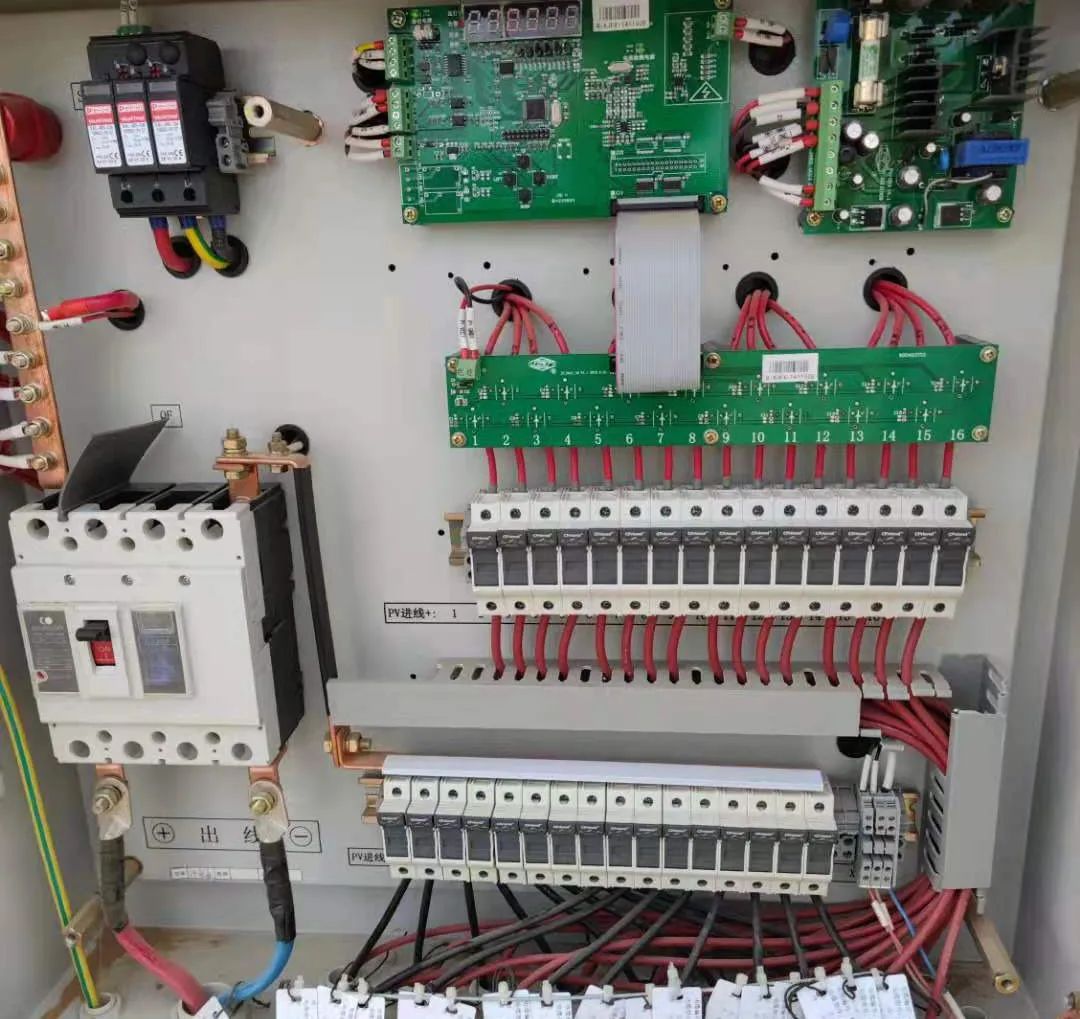

技改前：監控主機與電流互感器是整體的，如一個電流通道故障，需將整個監控更換，監控故障率高達45%，互感器線束從安裝板背面走線，運維效率降低60%。485通訊線路90%已癱瘓，匯流箱通訊幾乎全部丟失。

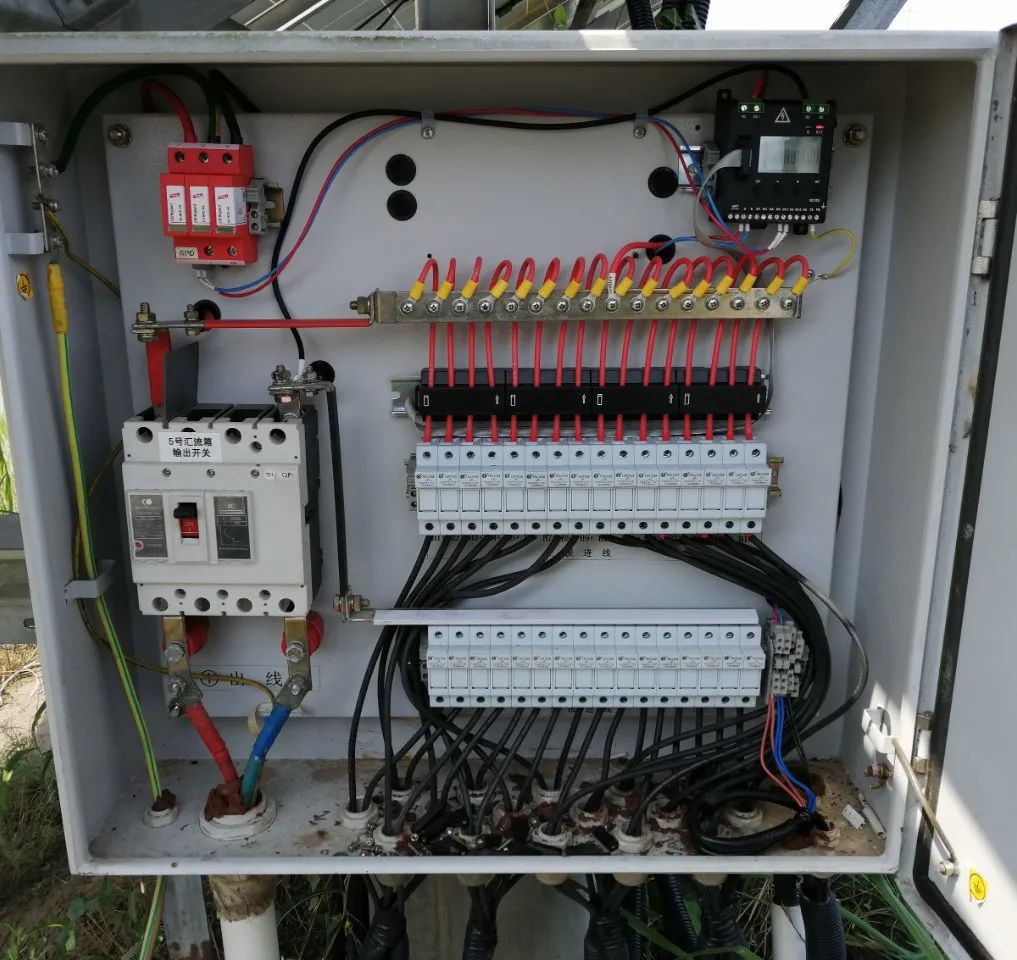

技改后：監控主機與電流互感器分離，如某個通道有問題，只需更換對應互感器，監控性能穩定?；ジ衅骶€束采取明線方式，提高運維效率50%?，F(xiàn)場采取無線通訊方案后，節省成本37%。
