別小看匯流箱通訊技改，能讓你每月挽回上萬的損失，保障您的發電效益

2021.09.18 72

早期建設的光伏電站受限于技術水平低、系統集成能力弱等原因，經過一段時間的運行，電站的性能缺陷逐漸凸顯。隨著光伏行業的快速發展，電子設備的迅速迭代，作為光伏平衡部件--匯流箱，在整個光伏發展進程中，亦歷經了幾代技術革新，從開始的不帶智能監控，發展到帶簡單監控功能，再到如今具備功能齊全、檢測精準的強大功能。

早期的電站面臨的普遍問題：一個電站使用多種品牌匯流箱，使用的監控也是五花八門，老監控技術簡陋、故障率高、運維成本高、品牌繁多不便于備件管理.......老電站匯流箱通訊問題已嚴重影響電站整體收益，亟待得到解決。

數據監控技改·案例分享

【項目案例】：南通某55MWp光伏電站


電站匯流箱使用情況：電站共建設55個方陣，匯流箱使用數量共計770臺

我司技術團隊通過對現場實地勘察發現：

一個電站同時使用3個品牌的匯流箱

現場匯流箱有3家品牌，使用的監控也各不相同，通過向現場運維人員了解到，有些匯流箱廠家已轉行或倒閉，監控?fù)p壞，沒有備件更換。多個監控品牌，給運維及備件管理帶來巨大挑戰。

老監控故障率高

監控的不良率高，3家品牌不良總數達154臺，不良率在23.4%。

監控通訊數量及不良占比：

名稱	使用數量	故障率	合計數量
品牌一	280	28.93%	81
品牌二	105	44.76%	47
品牌三	273	9.38%	26

匯流箱故障頻發

據運維人員反饋，現場存在的保險絲故障、斷路器故障通訊故障、組串或組件故障和監控通訊故障等，數據不能實時被監控，問題不能及時被發現、處理，產生發電量損失。

電站統計故障情況匯總表：

序號	描述	數量	處理時長

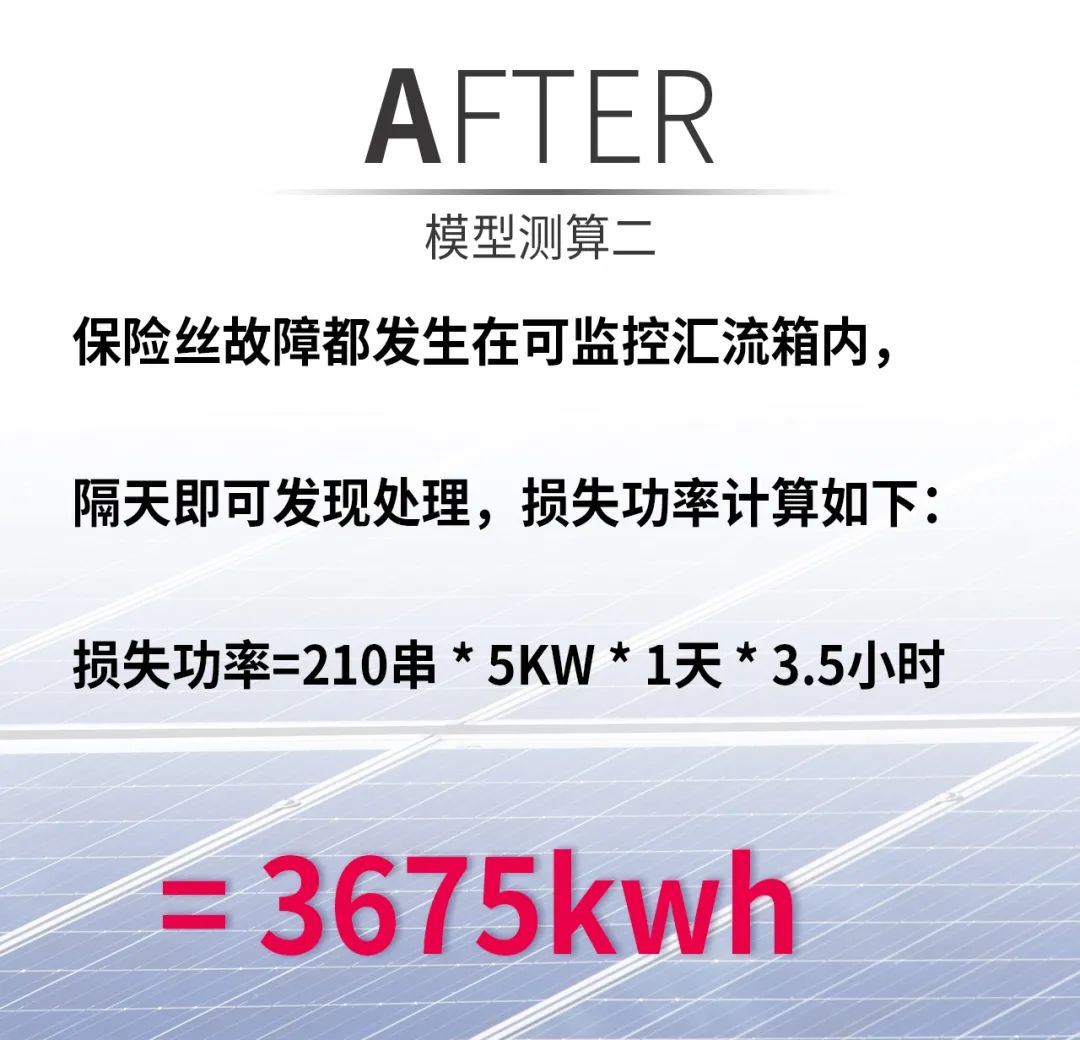

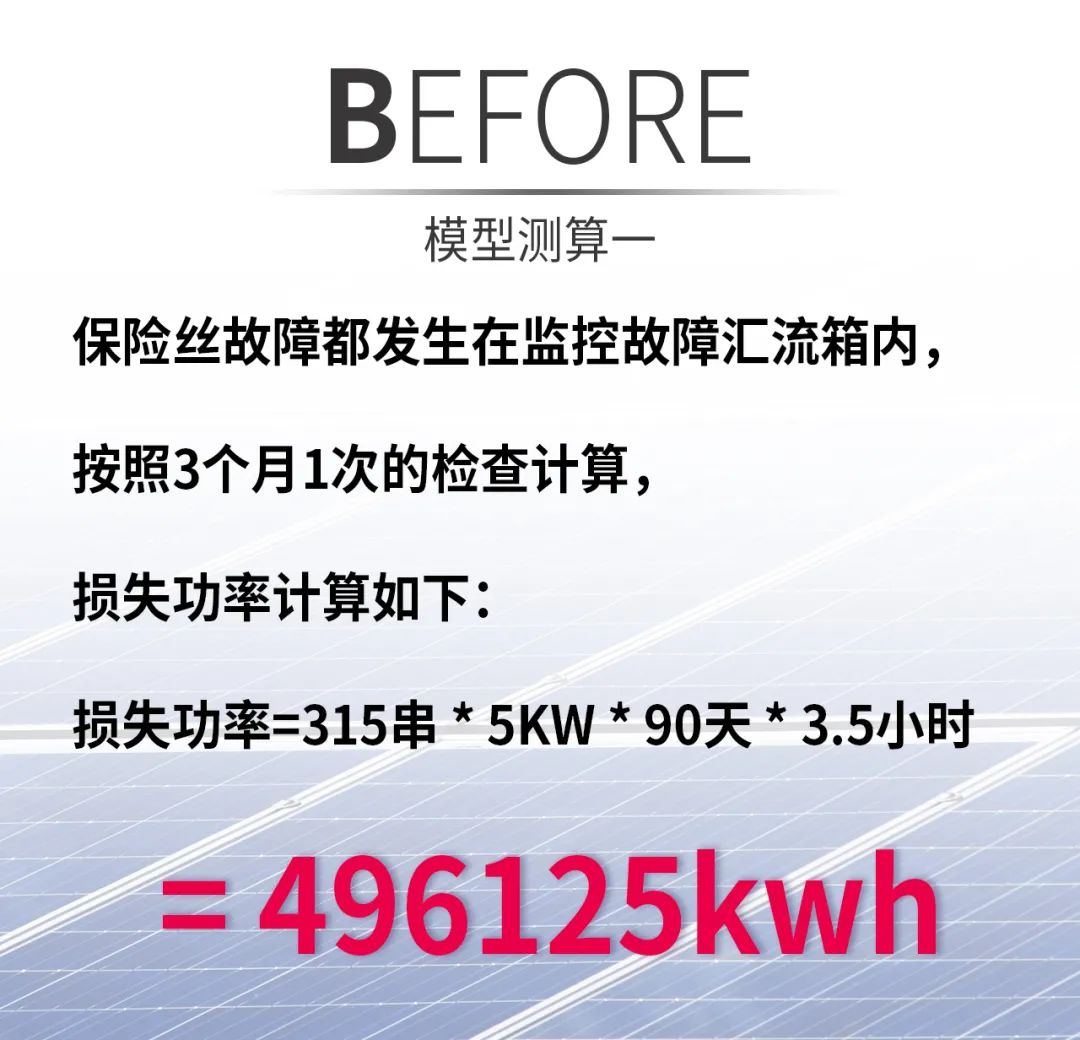

1	匯流箱保險絲故障數	315個	單個故障處理時長：10分鐘

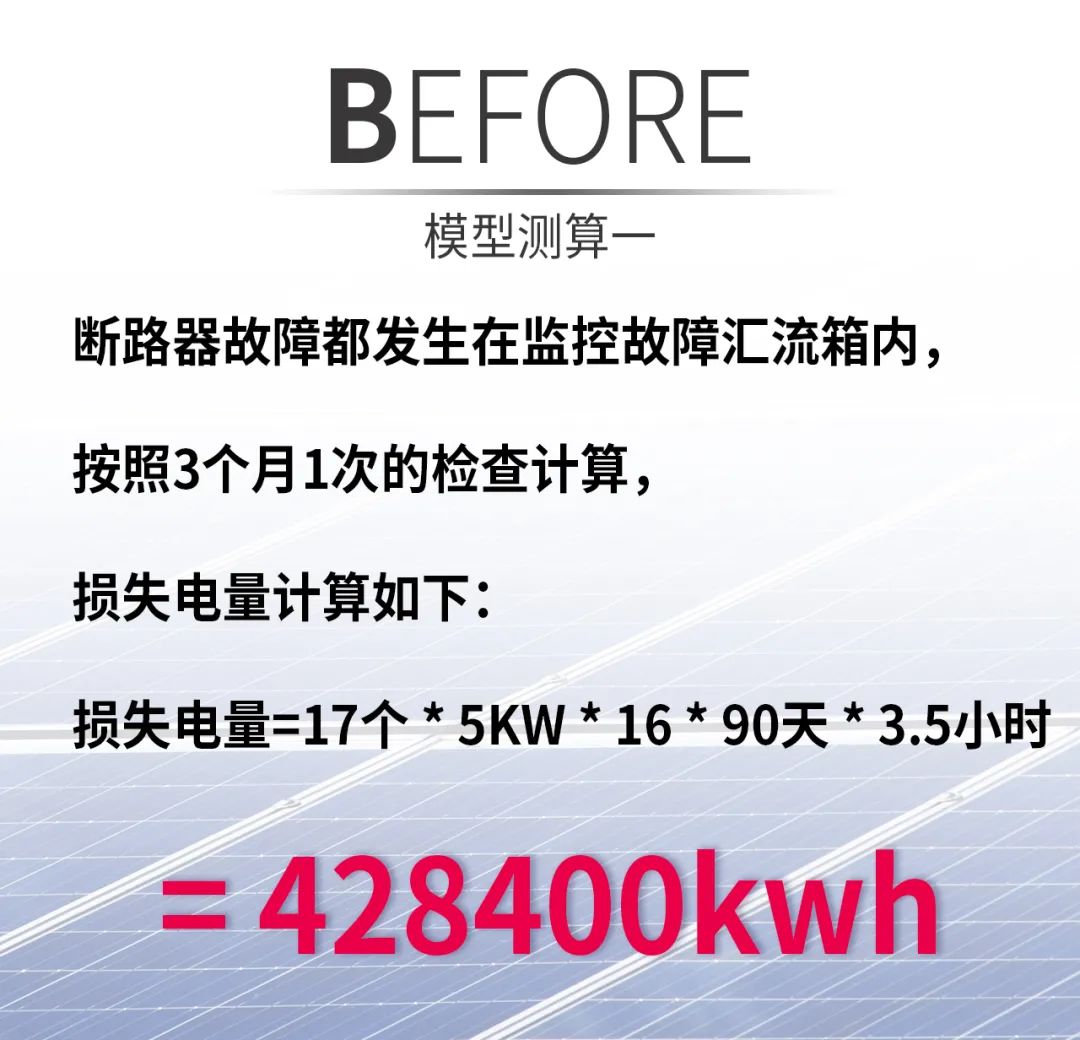

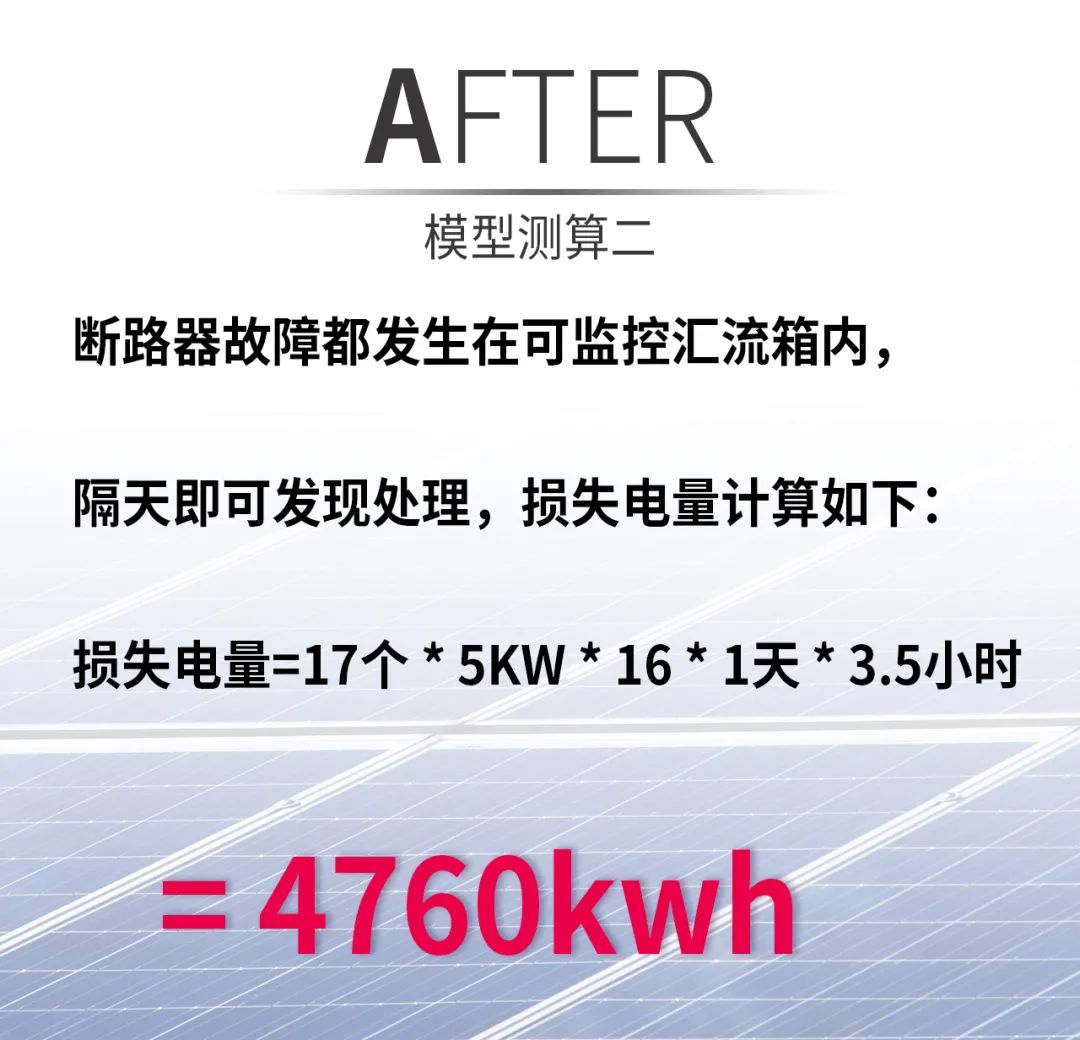

2	匯流箱內斷路器故障數	17臺	單個故障處理時長：2小時
3	組串或組件故障數	426串	單個故障處理時長：1小時

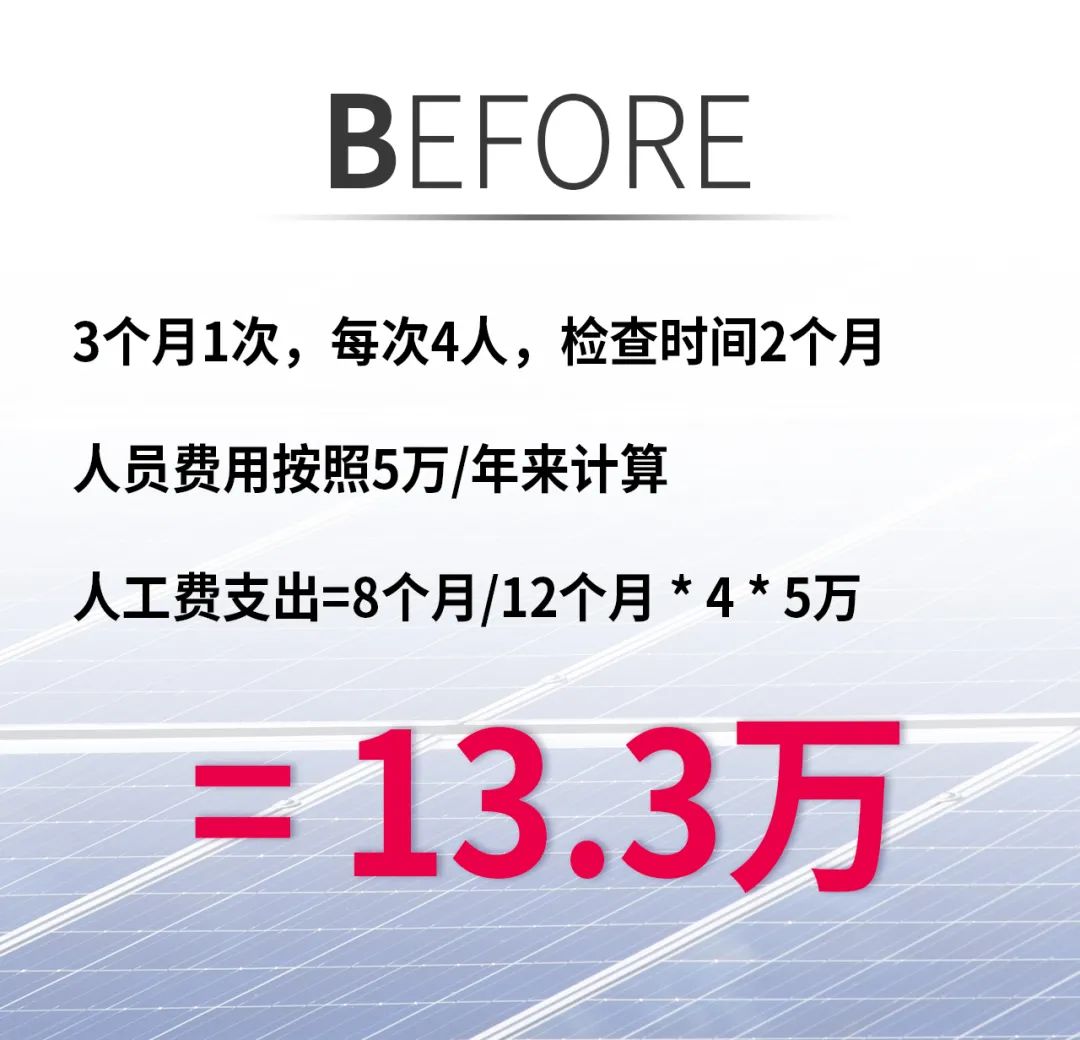

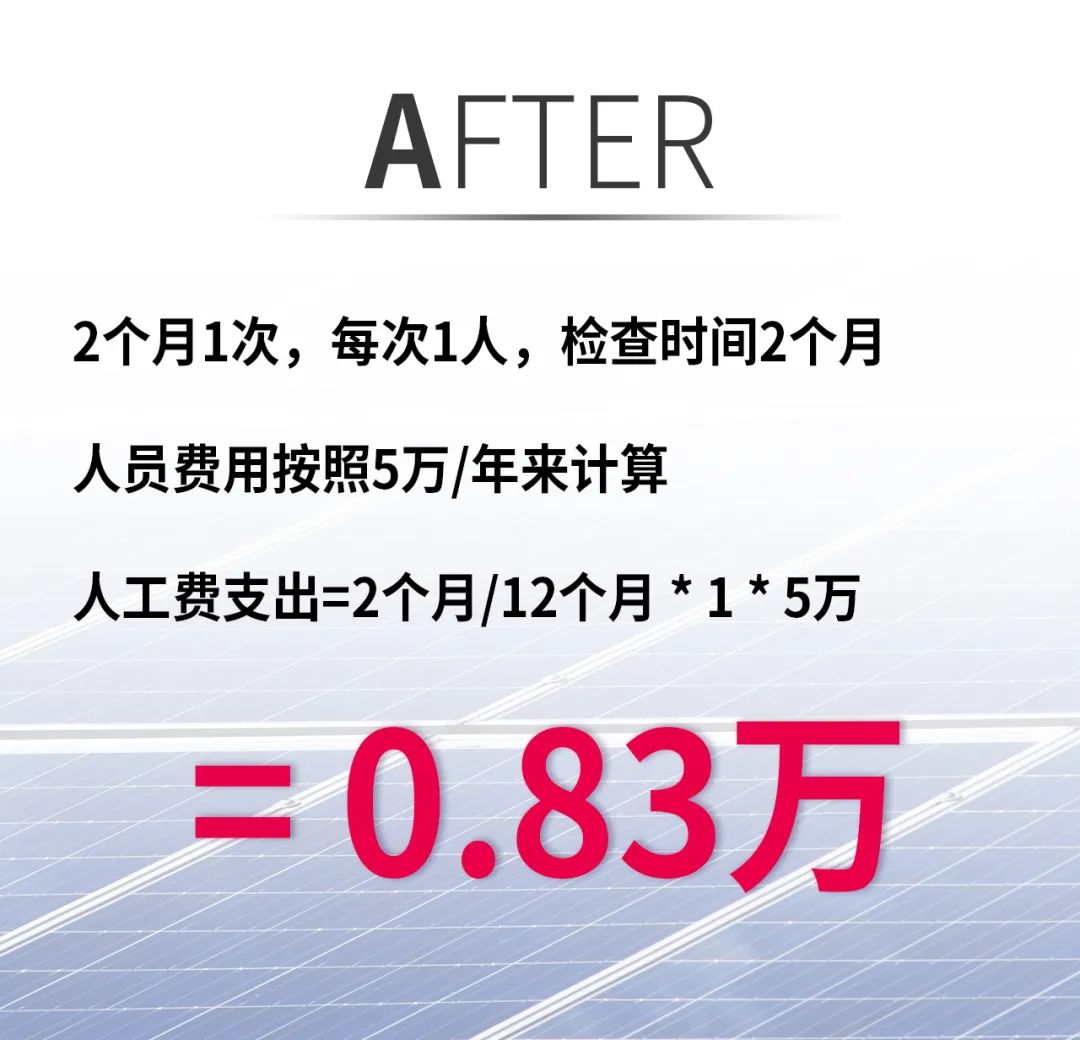

4	匯流箱進行檢查	3個月1次	排查一次的時長：2個月
5	每次檢查的安排人數	4人	排查一次的時長：2個月
